Chi-Phi-XYZ Positioniertisch
Ein hervorragendes Beispiel für eine maßgeschneiderte Positioniertisch mit sehr kompakter Bauform. Dieser motorisierte Positioniertisch bietet eine hohe Verschiebungsgenauigkeit in 5 Freiheitsgraden bei niedriger Geschwindigkeit. Dieses Produkt ist für den Einsatz in der Materialforschung und Messtechnik konzipiert.

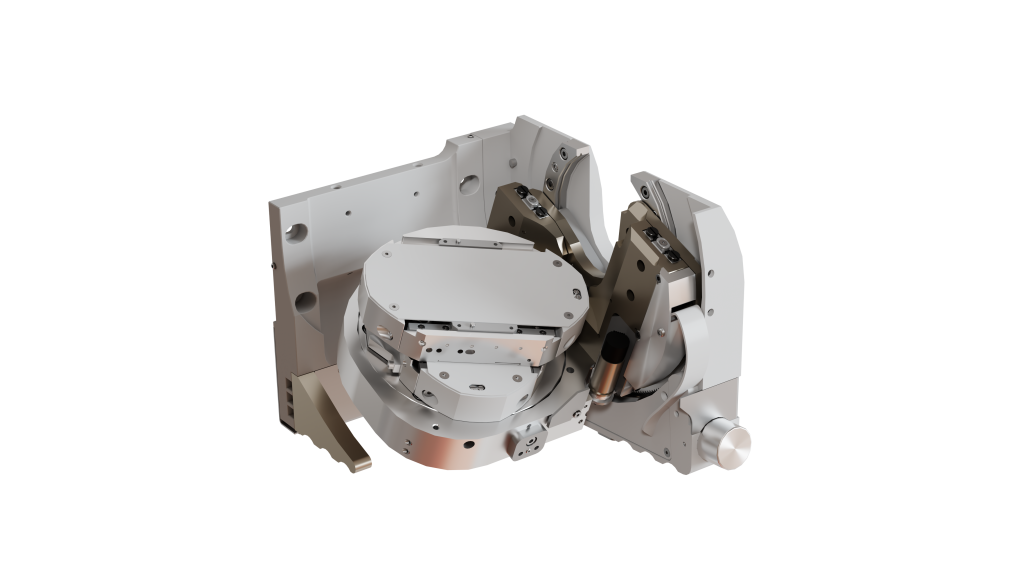

Maßgeschneiderter 5-Achsen-Positioniertisch
In diesem einzigartigen und kompakten Positioniertisch steckt das Know-how von PM in Konstruktion, Fertigung und Montage. Das System bietet verschiedene Linearlagertechnologien, z.B. Kreuzrollenführungen vom Typ RSDE mit Käfigzwangsssteuerung (ACC), aber auch einstelbare Kugelumlaufeinheiten und Rundtischlager werden eingesetzt. Durch diese Kombination von Technologien sind sie perfekt für die Anwendung geeignet und erfüllen die Anforderungen an Präzision und kompakte Bauweise.
CHI-Positionierachse
Die Chi-Positionierachse ist mit einem Präzisionstischlager FMB ausgeführt. Dieses Produkt bietet eine flache Montagefläche und eine hohe Drehbewegungsgenauigkeit. Die Standardgenauigkeitsklasse ist N und bietet einen Taumelfehler < 3 µm in diesem Durchmesser und einen Planlauffehler < 2 µm. Da das FMB-Präzisionslager eine flache Montagefläche mit versenkten Befestigungsbohrungen bietet, ermöglicht es eine einfache und schnelle Montage. Das FMB-Präzisionslager wird von einer Schneckengetriebekombination angetrieben, die spielfrei vorgespannt ist und eine bidirektionale hohe Wiederholgenauigkeit ermöglicht.
Phi-Positionierachse
Die Phi-Positionierachse ist die untere Achse des Positioniertisches und muss starr sein, eine hohe Tragfähigkeit und eine hohe Genauigkeit aufweisen. Zur Führung des Ringschlitten wurde ein RPM-Lager mit Umlaufkörpern für einen unbegrenzten Hub verwendet. Der einteilige Schlitten ist für vier Umlaufeinheiten, zwei Außen- und zwei Inneneinheiten ausgelegt. Die Einheiten werden im eingestellten und vorgespannten Zustand auf Genauigkeit, Steifigkeit und Laufruhe abgestimmt.
XY-Kreuztisch
Für die kompakten XY-Kreuztisch wurden Präzisions Kreuzrollenführungen type RSDE mit Kunststoff Rollenkäfige und Käfigzwangssteuerung (ACC) verwendet. Durch die hohe Rollendichte liefern die Rollenkäfige in den vier Hauptrichtungen eine gleichmäßige Tragfähigkeit. Die Motoren, Kugelgewindetriebe und Schalter sind in das Design integriert und alle Komponente sind durch eine Abdeckplatte geschützt. Die XY-Kreuztisch bietet eine hohe Wiederholgenauigkeit bei gleichmäßiger und präziser Bewegung.
