Hochpräzise Linearführungen,
Lineartische und Positioniersysteme | PM

3D CAD Modelle
Über PM

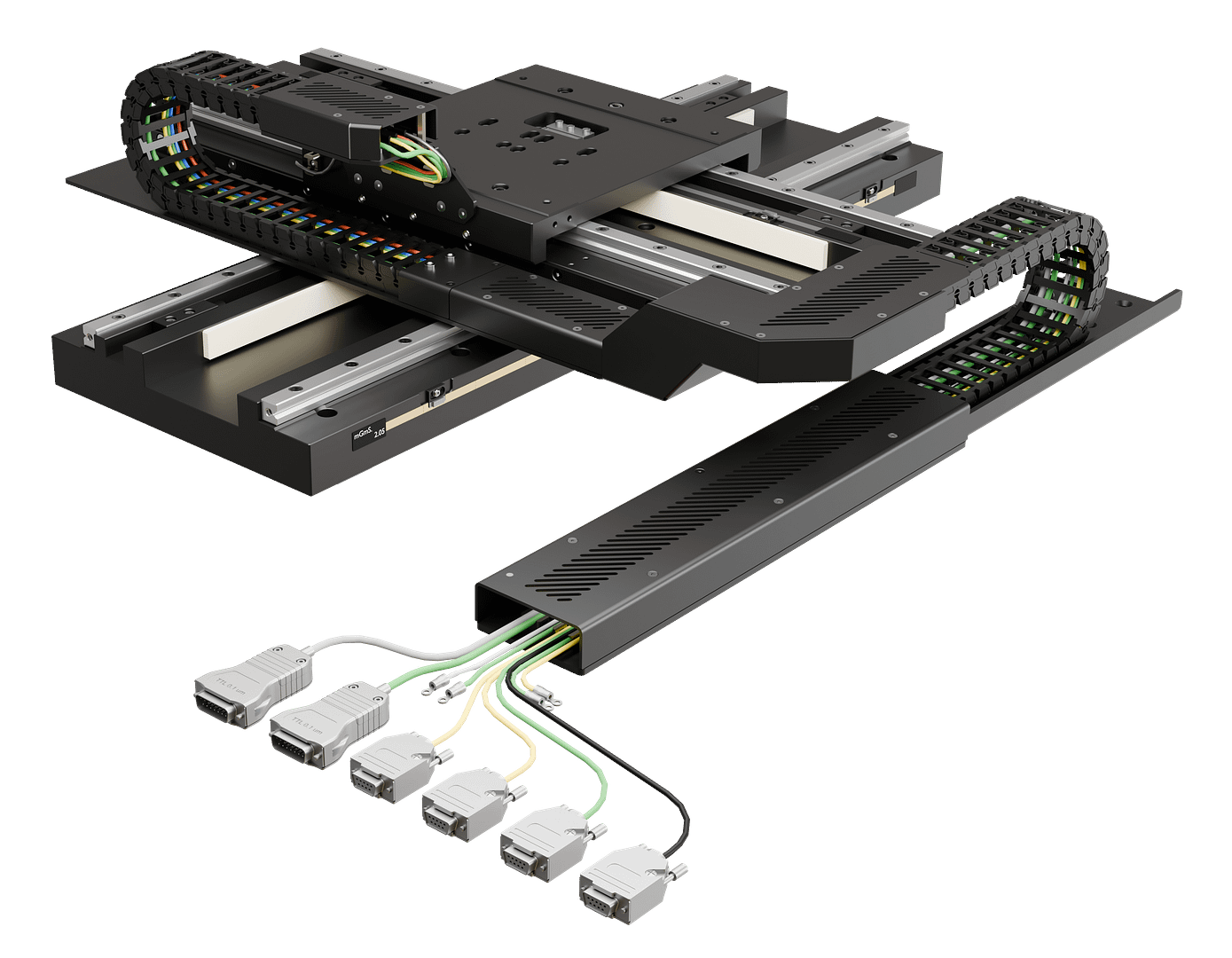

Systeme für
verschiedene Branchen

Von der Entwicklung bis zur Serienfertigung liefert PM kundenspezifisch Positioniersysteme und Bewegungslösungen für anspruchsvolle Industrien.

Hochwertige
Produkte

Das Produktportfolio umfasst Linearführungen und – tische, Drehlager und Positioniersysteme sowie keramische Linearführungen.

Spitzenleistungen in der
Großteilebearbeitung

Wir bieten Dienstleistungen in der Großteilebearbeitung an, um große und komplexe Bauteile mit engen Toleranzen für Branchen wie…

Erkunden Sie unsere Produkte

Linearführungssets

Lineartische

Maßgescheiderte Lösungen

Kreuzrollenführung Typ RNG

Kompakt, zuverlässig und für hohe Belastungen geeignet sind die RNG Kreuzrollenführungen in den Baugrößen 4 und 6 mm. Die RNG Baureihe ist eine Weiterentwicklung des RSDE-Typs. Zu den Hauptvorteilen gehören die deutlich höheren Tragzahlen und Steifigkeiten sowie die kompakteren Einbaumaße durch eine Optimierung der inneren V-Nut Konstruktion.

Funktionen

  • Durchgehärtete 90°-V-Nut-Führungen aus Wälzlagerstahl, präzisionsgeschliffen. Kompaktes, hochbelastbares Design.
  • Rollenkäfig aus POM vom Typ KRE mit geringem Abstand zwischen den Rollen, die sicher im Käfig gehalten werden. (Optional auch Käfige aus PEEK-Material lieferbar.)
  • Die Befestigungsbohrungen der Schienen sind sowohl mit Gewinde als auch mit Senkung versehen, sodass entweder Standardschrauben oder kleinere Schrauben in Kombination mit Gewindebohrungen in den Bauteilen verwendet werden können.
  • Die Hublänge wird vom Benutzer bestimmt.
Mehr erfahren

Linearführungsset Typ RSDE

Dank einer tiefer liegenden V-Nut und einer größeren Kontaktlänge der Rollen bietet die RSDE Kreuzrollen Linearführungen höhere Tragzahlen und höhere Steifigkeit. Die Außenabmessungen sind mit denen des Typs RSD vergleichbar. RSDE Linearführungen sind entwickelt für Anwendungen die eine hohe Dynamik und Laufgenauigkeit erfordern.

Funktionen

  • Durchgehärtete 90°-V-Nut-Führungen aus Wälzlagerstahl, präzisionsgeschliffen. Eine tiefere V-Nut bietet eine längere Kontaktlinie für die Laufrollen, wodurch höhere Lasten aufgenommen werden können und eine höhere Steifigkeit erreicht wird. Ein kleiner Spalt zwischen zwei Schienen verringert das Risiko, dass Verunreinigungen in das Lager gelangen.
  • POM-Rollenkäfig Typ KRE mit kleinem Abstand zwischen den Rollen, die im Käfig gehalten werden. (optional Käfige aus PEEK-Material lieferbar)
  • Die Befestigungsbohrungen der Schienen sind sowohl mit Gewinde als auch mit Senkung versehen, sodass entweder Standardschrauben oder kleinere Schrauben in Kombination mit Gewindebohrungen in den Bauteilen verwendet werden können.
  • Standardhubbereich: 28 – 360 mm. Sondersätze mit abweichenden Hüben sind auf Anfrage erhältlich.
Mehr erfahren
Set Linearführungen RNG-4150x22KRE-ACC

Linearführungsset mit Käfigzwangsführung Typ RNG-ACC

PM Kreuzrollenführungen des Typs RNG mit integrierter ACC-Technologie verhindern zuverlässig das Käfigwandern bei hochdynamischen oder vertikalen Anwendungen. Sie bieten eine hohe Tragfähigkeit und Steifigkeit in alle Richtungen und überzeugen durch ihre kompakte, massearme Bauweise. Die ACC-Technologie ist eine robuste und bewährte Konstruktionslösung, die sich nahtlos in die Innengeometrie der Linearführung integriert und für maximale Präzision und lange Lebensdauer sorgt.

Funktionen

  • Durchgehärtete 90-Grad-V-Nut-Schienen aus Lagerstahl, präzise geschliffen und mit Käfigzwangssteuerung Technologie (ACC) ausgestattet. Sehr kompakter Schienensatz mit hoher Tragfähigkeit für den Einsatz auf kleinstem Raum.
  • POM-Rollenkäfig Typ KRE mit festgehaltenen Rollen und einem Ritzel, das sich in der Käfigmitte befindet, um das Käfigwandern zu verhindern. (Optional Käfige aus PEEK Material lieferbar.)
  • Die Befestigungsbohrungen der Schienen sind sowohl mit Gewinde als auch mit Senkung versehen, sodass entweder Standardschrauben oder kleinere Schrauben in Kombination mit Gewindebohrungen in den Bauteilen verwendet werden können.
  • Hubbereich 27 - 250 mm für Standard-Sets. Sätze mit geänderten Hublängen sind auf Anfrage erhältlich.
Mehr erfahren

Drehführung RPM, spielfrei und reibungsarm

Spielfreie Positionierung auf einem Radius, hohe Laufgenauigkeit, hohe Zuverlässigkeit und eine leichte und leichtgängige Bewegung sind die Hauptmerkmale des reibungslosen Drehführung Typ RPM. Aufgrund seiner kompakten Größe sind flache Konstruktionen möglich. Dieses einfache, aber innovative Design basiert auf modernster Fertigungstechnologie.

Funktionen

  • Edelstahlkonstruktion, Ringführung ist in 360 Grad oder als Bogensegment erhältlich.
  • Schlitten mit vorgebohrten Gewindebohrungen.
  • Äußere und innere Kugelumlaufeinheiten, durch Exzenter einstellbar für spielfreie und präzise Bewegung.
Mehr erfahren

Entdecke Präzision

PM ist gleichzeitig ein unabhängiges niederländisches Familienunternehmen und seit mehr als 55 Jahren ein Global Player auf dem Gebiet der linearen Präzisionsbewegungslösungen. Wir beliefern Erstausrüster in kritischen und anspruchsvollen Branchen wie der Halbleiterindustrie, der Medizintechnik, den Biowissenschaften und der Analytik. Zu den Produkten gehören Präzisions Linearführungen (mit Käfigzwangssteuerung), Lineartische, Miniaturschlitten, Drehtischlager, Positionier und  Bewegungssysteme und präzise bearbeitete große Strukturen. Darüber hinaus bieten wir kundenspezifische Lösungen an, z. B. kundenspezifische Linearlager, Eine Gruppe erfahrener Mechanik- und Systemingenieure bietet umfassende Unterstützung und steht mit Ihnen in Kontakt, um alle Anforderungen zu erfüllen. Unser Ziel ist es, auf jeder Ebene unseres Unternehmens höchste Präzision und Qualität zu erreichen.

Für den weltweiten Support haben wir ein Netz von Vertriebspartnern aufgebaut. Sie bieten lokale Unterstützung, technisches Wissen und (bei einigen Vertriebspartnern) Lagerbestände. Darüber hinaus bieten wir Werksunterstützung in den Bereichen Mechanik und Systemtechnik, Entwicklung, Konstruktion, Fertigung, Bewegungssteuerung, Validierung, Installation und Einstellung.

MÖCHTEN SIE MEHR ÜBER UNSERE PRODUKTE ERFAHREN?

E-mail senden
Tel. +31 523 61 22 58
Kataloge
Kontakt

Laden Sie Ihr E-Book herunter

Download your e-book

Das E-Book ist für ingenieure geschrieben und enthält Tipps und Tricks für die Installation von Linearführungen

  • Gestaltungstipps von Experten
  • Wie man häufig gemachte Fehler vermeidet
  • 7 Quickwins, mit denen Sie Geld sparen
  • Überlegungen zur Schmierung
  • Übersichtliche Illustrationen
  • Sonderausgabe für den Ingenieur geschrieben

Ihr Download war erfolgreich

Preis und Lieferzeit für dieses Produkt anfragen
