Vorteile Lineartische mit Kreuzrollenführungen
Lineartische von PM auf Basis von Kreuzrollenführungen unterscheiden sich von anderen Lineartische durch:
- Leichtgängige und spielfreie Bewegung;
- Metall- oder Kunststoffkäfige zwischen den Schienenführungen;
- Sehr kompakte Bauform;
- Hohe Tragzahlen und Steifigkeiten in verschiedenen Richtungen;
- Höchste Wiederholgenauigkeit.
Optimale Auswahl Lineartische
Die Lineartische sind universell einsetzbar und können in in jeder Einbaurichtung montiert werden. Zur unkomplizierten Befestigung verfügen sie über ein Standardbohrbild.
Die verschiedenen Varianten in unterschiedlichen Größen und Längen bieten dem Konstrukteur eine optimale Auswahl an Modellen. Die Schlittenführungen werden ab Werk vorgespannt und leicht geölt geliefert – bereit für den sofortigen Einbau.
Typische Anwendungen
Lineartische sind bei Anwendungen, die Präzision erfordern, nicht mehr wegzudenken. Typische Anwendungen sind:
- Messvorrichtungen und -instrumente
- Mikroskope
- Oberflächen-Scanner
- Justierungen in Teleskopen
- Pick-and-Place-Maschinen
- 3D-Drucker
- Hochpräzise Werkzeugmaschinen
Massgescheiderte Lösungen
Falls ein Standard-Lineartisch für Ihre Anwendung nicht geeignet ist.
Da wir unsere Lineartische selbst herstellen sind individuelle Sonderlösungen möglich. Zum Beispiel mit:
- Besondere Geometrie
- Nicht-Standard Werkstoffe
- Vakuum- und UHV-Kompatibilität
- Verbesserte Laufbahnoberflächen
- Höhere Geschwindigkeiten/Beschleunigungen
Mit mehr als 50 Jahren Erfahrung sind wir in der Lage, die höchsten Anforderungen zu erfüllen.
Zusammen finden wir für Sie die passende Lösung. Bitte senden Sie uns eine E-mail um Ihre Anforderungen zu bespechen, oder rufen Sie uns an über +31-523-612258 (Vertrieb).
Kategorien Lineartische
Es gibt zwei Kategorien von Lineartische:
1. Lineartische
Lineartische, die auch als Schlittenführungen bekannt sind, setzen sich aus einem oder mehreren Tischteilen zusammen. Auf diesen Tischteilen sind Linearführungen mit Kreuzrollenkäfigen montiert. Durch das Anziehen von seitlichen Stellschrauben werden die Führungen vorgespannt, wodurch das Spiel zwischen den Teilen eliminiert wird. Dies ermöglicht eine präzise Einstellung dieser Lineartische.
Für eine höhere Steifigkeit kann die Vorspannung erhöht werden und für einen sehr leichten Lauf kann die Vorspannung auf einen sehr niedrigen Wert eingestellt werden. Auf Wunsch kann der Kreuzrollenkäfig gegen einen Kugelkäfig getauscht werden.

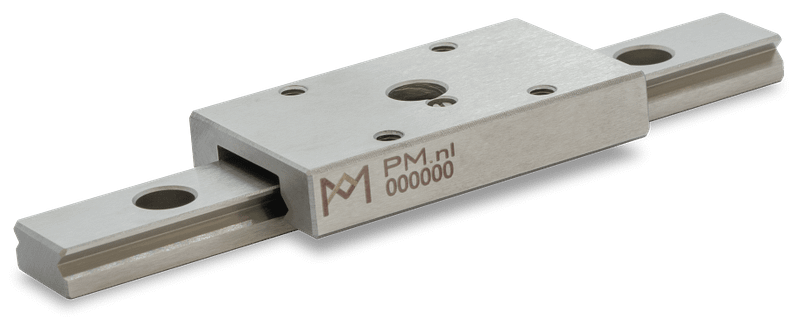

2. Miniatur-Linearschlitten
Miniatur-Linearschlitten zeichnen sich durch ihre sehr kompakten Außenmaße aus. Dadurch können sie den Anforderungen der Kunden nach Miniaturisierung gerecht werden. Durch die Verkleinerung der Schlitten und die Optimierung der Lagerung können diese Schlitten relativ große Massen bei langer Lebensdauer bewegen.
Miniatur-Schlitten oder -Tische unterscheiden sich von Lineartische durch ihre Führungselemente. Bei Miniatur-Schlitten sind die Schienen in die Konstruktion integriert. Die Vorspannung erfolgt durch die Auswahl der Kugeln (Typ PMM) oder Zylinderrollen (Typ PMMR und Typ MSR), nach Durchmesser (geometrischer Abstimmung). Eine weitere gemeinsame Besonderheit der Miniaturschlitten ist, dass sie alle aus rostfreiem Stahl hergestellt sind.
Miniaturtische von PM treiben den Trend zur Miniaturisierung voran.
Produktauswahl Lineartische
Die wichtigsten Leistungsmerkmale übersichtlich dargestellt. Für spezielle Wünsche, wie z.B. eine andere Länge, ist es möglich, das Produkt individuell zu fertigen. Bitte kontaktieren Sie uns für weitere Informationen.
Für Produkt Informationen über Stahl-Lineartische Typ RTN klicken Sie hier.
Für Produkt Informationen über Aluminium-Lineartische Typ RTA klicken Sie hier.
Für Produkt Informationen über Lineartische mit Staubschutz Typ RTNG klicken Sie hier.
Für produkt Informationen über Lineartische mit niedriger Bauhöhe Typ RTS klicken Sie hier.
Lineartische; weitere Informationen und 3D STP Datei
